入门指南

在为 Linux 或 Windows 设置所需的软件后，是时候连接到机器人并通过使用 FCI 读取当前机器人状态来测试整个设置。

操作机器人

在继续之前，这里有一些安全注意事项。在给机器人通电之前，请务必检查以下事项：

  1. 确保手臂已安装在稳定的底座上并且不会翻倒，即使在执行快速运动或突然停止时也是如此。

警告

仅支持桌面/台面安装，即手臂必须垂直于地面安装！其他安装将 使你的保修失效，并 可能导致机器人损坏！

  1. 确保连接机械臂和控制柜的电缆在两侧牢固连接。
  2. 将外部激活设备（灰色按钮）连接到机械臂的底座X3并将其放在你身边，以便能够随时停止机器人。

提示

激活外部激活设备（即将灰色按钮按下去）将断开机械臂与控制柜的连接。然后关节电机控制器将保持其当前位置。 外部激活设备不是紧急停止装置！

这份清单并不详尽！机器人随附的手册中有一章专门介绍安全。请仔细阅读并按照说明进行操作。该手册也可以在我们的 Franka World Hub 中找到。

重要

使用FCI给机器人发送命令的工作站PC必须始终连接到控制器的LAN端口(shop floor network)，而 不是 连接到机械臂(robot network)的LAN端口。

安装FCI特性

为了能够通过 Franka Control Interface (FCI) 操作机器人，需要在你的设备上安装相应的 Feature。如果它已经安装到控制器上，它将在DESK -> Settings -> System -> Installed Features 下列出。如果尚未安装 FCI，你可以将其从你的 Franka World 帐户同步到你的控制器。因此，你的公司/大学帐户中必须有可用的 FCI 许可证，并且你的控制者必须在此帐户中注册。软件（离线或在线）同步过程在 Franka World 用户手册 中有更详细的描述。

设置网络

使用FCI控制机器人时，良好的网络性能至关重要。因此强烈建议在工作站PC和机器人控制柜之间使用直接连接。本节介绍如何为此用例配置网络。

_images/control.png

通过FCI控制机器人时使用控制柜的LAN端口。不要连接到机械臂底座的端口。

控制柜和你的工作站必须配置为出现在同一网络上。实现这一目标的最简单方法是使用静态IP地址。同一网络上的任何两个地址都可以使用，但本教程将使用以下值：

  工作站PC 控制柜
IP地址 172.16.0.1 172.16.0.2
网络掩码 24 24

控制柜的IP地址 (172.16.0.2)在后面的章节中会被以 <fci-ip> 调用。

提示

使用此网络配置，可以通过 https://<fci-ip> 访问Desk，尽管你会在浏览器中看到证书警告。

配置过程包括两个步骤：

  • 配置控制柜的网络设置。
  • 配置工作站的网络设置。

控制柜网络配置

对于这一步，需要安装和测试机器人。 在继续下一步之前，请通读机器人随附的文档并按照设置说明进行操作！

控制柜的网络可以在管理员界面中配置。在此步骤期间，你可以通过机器人底座中的端口连接到机器人。有关详细信息，请参阅机器人随附的手册中的连接用户界面设备部分 Connecting a user interface device 。

_images/accessing-admin.png

通过 Desk 访问管理员界面。

要设置静态地址，请在 网络 部分输入以下值：

_images/control-static-ip.png

为控制器的LAN端口(Shop Floor network)设置静态 IP。DHCP客户端选项被取消选择。

按下 应用。成功应用设置后，将工作站的LAN端口连接到机器人的控制单元。

Linux工作站网络配置

本节介绍如何使用GUI在Ubuntu 16.04上设置静态IP地址。如果你更喜欢使用命令行，请遵循官方Ubuntu guide。

警告

以下步骤将修改你的网络设置。如有疑问，请联系你的网络管理员。

首先，转到网络连接(Network Connection)小控件。选择你将使用的有线连接，然后单击编辑。

_images/edit-connections.png

在以太网部分编辑连接。

接下来，单击IPv4设置选项卡，将方法设置为手动，然后输入以下值：

_images/static-ip-ubuntu.png

为工作站PC设置静态IP。方法设置为手动。

提示

此步骤将禁用DHCP服务，这意味着你在连接到DHCP服务器时将不再获得地址，例如机械臂基座中的服务器。当你不再使用FCI时，你可以将方法更改回 Automatic (DHCP)。

保存更改，然后关闭网络连接窗口。从下拉菜单中单击连接名称。现在应该可以从你的工作站连接到机器人。要验证这一点，请执行  网络带宽、延迟和抖动测试。从现在开始，你还可以在浏览器中通过此地址访问Desk。

Windows 工作站网络配置

在Windows工作站上设置静态IP地址。因此，打开控制面板 Control Panel 并转到 Network and Internet > Network and Sharing Center > Change adapter settings。右键单击网络适配器并打开 Properties。使用与Linux工作站网络配置中相同的示例地址和网络掩码。

为在 Desk 中使用 FCI准备好机器人

为了验证连接，需要在 Desk 中解锁机器人的制动器并重新释放激活装置，以便机器人准备好执行蓝色 LED 模式（运行模式）。

启用FCI模式

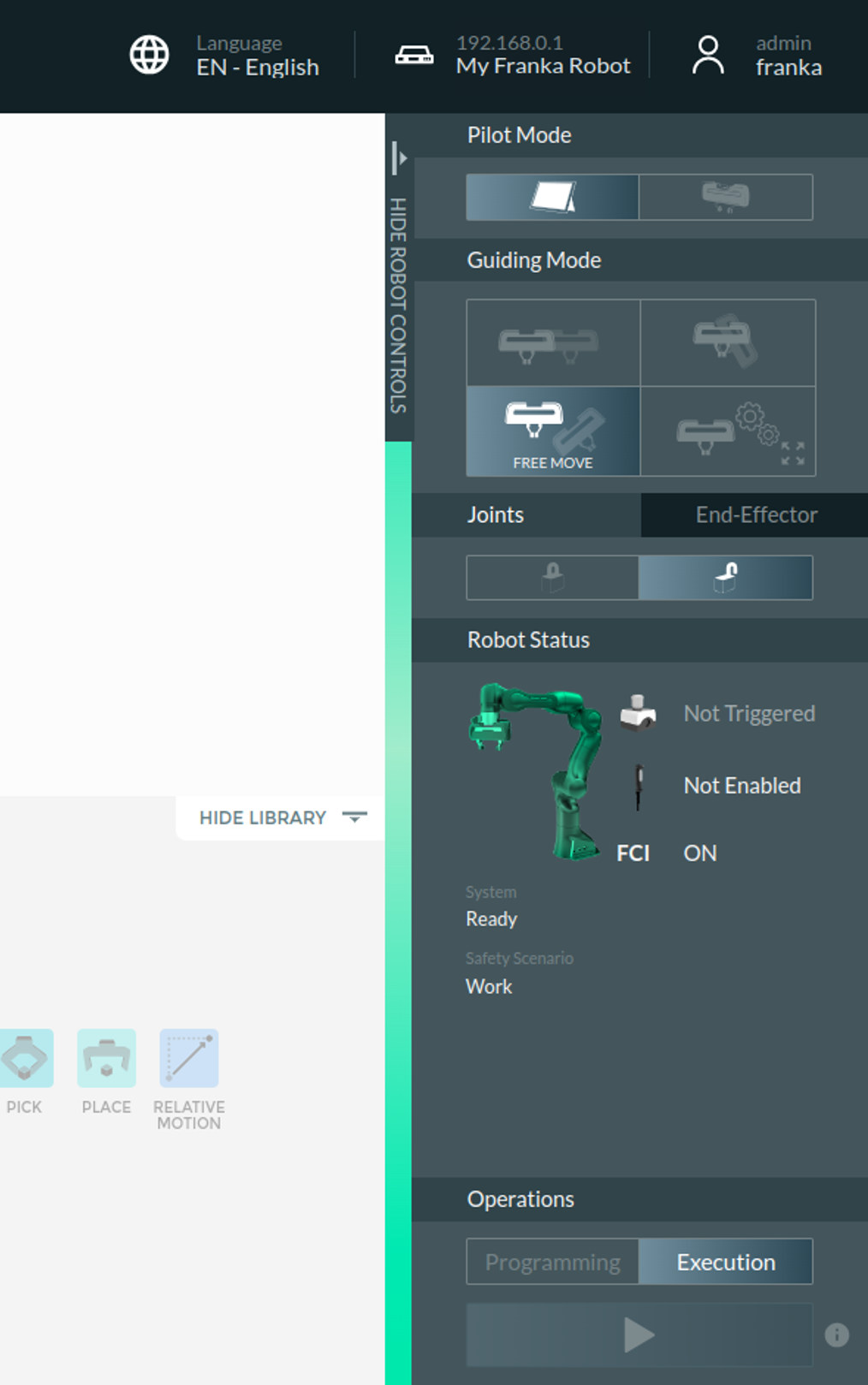

使用系统版本 >= 4.2.0 的机器人需要启用 FCI 模式。为此，打开 Desk，展开侧边栏中的菜单，然后按 Activate FCI。

_images/activate_fci.png

在Desk侧边栏菜单中启用 FCI 模式

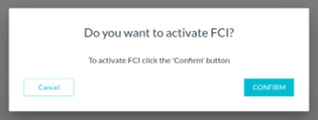

启用 FCI 模式后，会出现如下所示的弹窗。此弹出窗口表示 FCI 模式当前处于活动状态，并且在处于活动状态时不允许Desk交互。在使用 FCI 时，此弹出窗口需要保持打开状态。有关单点控制Single Point of Control (SPoC) 的更多信息，请参阅机器人随附的手册，该手册也可在我们的 Franka World Hub 中找到。

_images/pop_up_fci.png

启用 FCI 模式时弹出窗口

验证连接

上一节描述了如何指定控制柜LAN端口的IP地址。在以下部分中，该地址称为 <fci-ip>。

为了验证一切设置是否正确，请确保 为在 Desk 中使用 FCI准备好机器人 。并从 libfranka 运行示例 echo_robot_state。如果你决定从 ROS 存储库安装 franka_ros 和 libfranka，你可以改为阅读 在ros中可视化机器人 的说明 。

切换到构建目录 libfranka 并执行示例：

Linux:

./examples/echo_robot_state <fci-ip>

Windows*:

cd /path/to/libfranka/build/examples/
echo_robot_state.exe <fci-ip>

提示

在执行libfranka程序之前，请确保可执行文件能够找到它们的运行时库。在 Windows 上，最简单的方法是将所需的库复制到与可执行文件相同的目录中。该程序会将机器人的当前状态打印到控制台并在几次迭代后终止。libfranka API 文档中解释了这些字段 。

该程序会将机器人的当前状态打印到控制台并在几次迭代后终止。在 libfranka API 文档 中解释了这些字段。

示例输出：

{
  "O_T_EE": [0.998578,0.0328747,-0.0417381,0,0.0335224,-0.999317,0.0149157,0,-0.04122,-0.016294,
             -0.999017,0,0.305468,-0.00814133,0.483198,1],
  "O_T_EE_d": [0.998582,0.0329548,-0.041575,0,0.0336027,-0.999313,0.0149824,0,-0.0410535,
               -0.0163585,-0.999023,0,0.305444,-0.00810967,0.483251,1],
  "F_T_EE": [0.7071,-0.7071,0,0,0.7071,0.7071,0,0,0,0,1,0,0,0,0.1034,1],
  "EE_T_K": [1,0,0,0,0,1,0,0,0,0,1,0,0,0,0,1],
  "m_ee": 0.73, "F_x_Cee": [-0.01,0,0.03], "I_ee": [0.001,0,0,0,0.0025,0,0,0,0.0017],
  "m_load": 0, "F_x_Cload": [0,0,0], "I_load": [0,0,0,0,0,0,0,0,0],
  "m_total": 0.73, "F_x_Ctotal": [-0.01,0,0.03], "I_total": [0.001,0,0,0,0.0025,0,0,0,0.0017],
  "elbow": [-0.0207622,-1], "elbow_d": [-0.0206678,-1],
  "tau_J": [-0.00359774,-5.08582,0.105732,21.8135,0.63253,2.18121,-0.0481953],
  "tau_J_d": [0,0,0,0,0,0,0],
  "dtau_J": [-54.0161,-18.9808,-64.6899,-64.2609,14.1561,28.5654,-11.1858],
  "q": [0.0167305,-0.762614,-0.0207622,-2.34352,-0.0305686,1.53975,0.753872],
  "dq": [0.00785939,0.00189343,0.00932415,0.0135431,-0.00220327,-0.00492024,0.00213604],
  "q_d": [0.0167347,-0.762775,-0.0206678,-2.34352,-0.0305677,1.53975,0.753862],
  "dq_d": [0,0,0,0,0,0,0],
  "joint_contact": [0,0,0,0,0,0,0], "cartesian_contact": [0,0,0,0,0,0],
  "joint_collision": [0,0,0,0,0,0,0], "cartesian_collision": [0,0,0,0,0,0],
  "tau_ext_hat_filtered": [0.00187271,-0.700316,0.386035,0.0914781,-0.117258,-0.00667777,
                           -0.0252562],
  "O_F_ext_hat_K": [-2.06065,0.45889,-0.150951,-0.482791,-1.39347,0.109695],
  "K_F_ext_hat_K": [-2.03638,-0.529916,0.228266,-0.275938,0.434583,0.0317351],
  "theta": [0.01673,-0.763341,-0.0207471,-2.34041,-0.0304783,1.54006,0.753865],
  "dtheta": [0,0,0,0,0,0,0],
  "current_errors": [], "last_motion_errors": [],
  "control_command_success_rate": 0, "robot_mode": "Idle", "time": 3781435
}

提示

如果此时出现错误，请执行 ping 测试 并确保机器人的故障-安全安全锁定系统已打开。机器人随附的手册中提供了更多有用信息。
